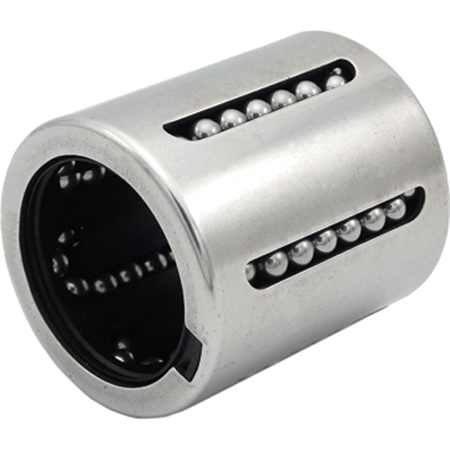

沖壓外圈型直線軸承因結構輕巧、成本較低，在輕載、高速、低噪音等場合中廣泛應用。然而，在抗沖擊能力方面，其表現較為有限。由于其外圈采用薄壁鋼板沖壓成型，整體剛性與強度較傳統實心外圈直線軸承低，因此不適合在高沖擊、高載荷環境中使用。通過改善安裝支撐、優化潤滑條件，可在一定程度上提高其對沖擊的容忍度，但結構先天限制仍是不可忽視的因素。
一、沖壓外圈結構特性與抗沖擊基礎
沖壓外圈型直線軸承采用鋼板沖壓工藝制成薄壁外圈，具有重量輕、成本低、易于批量制造的優點。其內部通常為滾珠循環結構，可在軸向上實現低摩擦、高精度直線運動。然而，沖擊載荷主要由外圈與保持架共同承擔，沖壓外圈由于壁厚較薄，在受沖擊時較容易發生彈性形變甚至局部永久變形，從而影響軸承的滾動路徑精度與配合間隙，導致運行不穩或卡滯。同時，滾珠在受到強力沖擊時也可能失去原有的運動軌跡，引發跳動或損傷滾道。因此，其抗沖擊能力相較實心外圈結構明顯偏弱。
二、典型應用場景中的沖擊表現
在自動化設備、辦公機械或小型輸送系統中，沖壓外圈型直線軸承表現良好，因為這些場合普遍載荷較小、沖擊較少。但在有沖擊性位移或往復震動的場合(如機床換刀系統、物流分揀臂等)，該類軸承容易出現運行不穩定、噪聲增加甚至壽命大幅縮短的問題。尤其在軸承未得到充分支撐的情況下，沖擊力會通過軸直接傳遞至外圈，造成沖壓外圈局部失穩。在這些應用中，應避免其直接用于承受沖擊載荷的位置，或輔以緩沖機構如橡膠墊、阻尼組件，以分散沖擊效應。此外，保持良好潤滑、避免雜質進入，也有助于減輕沖擊后的磨損擴展速度。
三、結構補強與選型建議
雖然沖壓結構本身抗沖擊能力有限，但通過合理設計仍可在一定程度上改善：例如使用較厚材質的沖壓鋼板、在外圈背面設置加強筋或圓角設計、采用增強型保持架，均能提升整體結構剛性。同時在安裝中應確保軸承座孔支撐完整、避免懸空，以免沖擊載荷集中傳導至薄弱部位造成損壞。從選型角度看，若系統需具備一定抗沖擊性能，應優先選擇實心外圈直線軸承，或采用滑動導軌結合彈性支撐替代沖壓軸承結構。在節省成本的前提下合理控制使用條件，是確保沖壓軸承壽命的關鍵。
總結分析
沖壓外圈型直線軸承適用于載荷輕、環境溫和、沖擊小的設備場景，其成本低、易更換、適應性強。然而抗沖擊能力是其結構短板，若使用不當易導致變形、失效。在設計與應用中應充分了解其承載極限，避免其在高動態載荷環境中直接使用。通過優化結構配套和潤滑維護措施，可適度緩解沖擊影響，但無法徹底克服材料與結構本身的限制。
個人觀點
我認為沖壓外圈型直線軸承是典型的“經濟實用型”產品，非常適合輕載條件下的高速線性傳動場合。但在工程實際中，常有因成本控制而將其錯誤使用在高沖擊設備上的案例，最終導致故障率上升和維護成本增加。因此，選型時不僅要看尺寸匹配，更要從負載性質與動態特性出發，科學評估其適應性，做到“用在刀刃上”。這才是對設備負責的態度。本文內容是上隆自動化零件商城對“沖壓外圈型直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
