掃描儀作為高精度光電設備，對內部機械運動系統的穩定性、靜音性與低摩擦特性有極高要求。適用于掃描儀的軸承主要包括微型深溝球軸承、直線滑動軸承以及含油自潤滑軸承。根據不同傳動與導向部位，合理搭配不同類型軸承，可以有效提升掃描精度、降低噪音、延長設備使用壽命。本文將詳細解析各類軸承在掃描儀中的應用特點與選型邏輯，并提供總結分析與個人觀點。
一、掃描儀對軸承的基本需求與微型深溝球軸承的應用

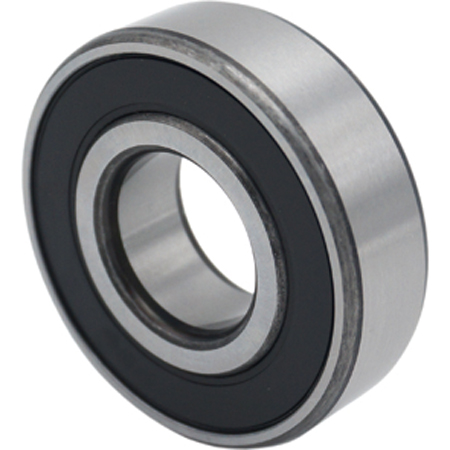

掃描儀內部核心部件，如掃描頭導軌、電機輸出軸及滾動機構，要求極高的運動平穩性與定位精準性，因此對軸承的徑向跳動、摩擦系數和運轉噪音有嚴苛標準。微型深溝球軸承以其低摩擦力矩、出色的高速運轉能力及高可靠性成為掃描儀內部最常用的軸承類型。尤其在掃描頭驅動電機與傳動滾筒軸支撐部分，微型深溝球軸承能夠提供精準的旋轉支撐，同時通過高精度等級(如P5、P4)控制旋轉偏差，從而保證掃描成像過程中的一致性與高分辨率輸出。此外，微型深溝球軸承通常采用低噪音潤滑脂與密封結構，進一步優化了掃描儀在使用過程中的安靜體驗。
二、直線滑動軸承與含油軸承在導軌與支撐部件中的應用
掃描儀中掃描頭沿導軌做直線運動，對運動部件的低摩擦與無振動特性有極高要求。直線滑動軸承由于結構簡單、運動平穩且成本適中，廣泛應用于掃描頭導軌、紙張傳輸通道等位置。相比傳統滾珠直線導軌，直線滑動軸承能有效減少運動噪音，適應頻繁啟停及小行程往復運動，符合掃描儀輕載、低速、高精度的特點。
此外，為了進一步降低維護需求，部分中高端掃描儀在輔助導向件和小型旋轉部件中使用含油自潤滑軸承。這種軸承內部預浸潤滑油，能夠長期維持良好的潤滑效果，避免潤滑脂污染光學元件，同時提升小幅運動的平穩性與耐用性，非常適合掃描儀這種強調可靠性與免維護特性的設備應用場景。
三、選型注意事項及整體應用要點
在掃描儀軸承選型過程中，必須綜合考量結構緊湊性、重量控制、噪音水平、運動精度與壽命需求。對于高精度旋轉運動部位，優先采用高等級微型深溝球軸承，注意選擇合適的預載與配合精度，避免過大間隙影響定位精度;對于直線導向與小負載滑動位置，選擇直線滑動軸承，同時根據導軌材質合理搭配低摩擦材料;在隱蔽或無法經常維護的部位，應優先考慮含油滑動軸承以實現長期免維護運轉。不同類型軸承需要根據安裝空間、運動模式及負載特性合理匹配，以最大化發揮其特性，確保掃描儀長期穩定、精準、靜音運行。
總結分析
掃描儀內部軸承選擇以微型深溝球軸承、直線滑動軸承及含油滑動軸承為主。合理搭配不同種類軸承，能夠有效兼顧高精度掃描、低噪聲運轉與長壽命要求。尤其在掃描頭與電機系統中，高精度、低摩擦的小型深溝球軸承不可或缺，而在導軌系統中，低噪音的直線滑動軸承與免維護的含油軸承起到了至關重要的作用。系統化軸承選型與精準制造，是保證掃描儀性能和使用壽命的基礎。
個人觀點
我認為，掃描儀作為對運動穩定性極端敏感的設備，在軸承選型上應更加細致化與定制化。特別是掃描頭驅動系統，使用高等級精度、低噪音的小型軸承，是提升整機成像質量的關鍵。未來，隨著掃描分辨率和速度要求的不斷提升，軸承的小型化、靜音化和免維護性能將成為發展的重要趨勢，值得研發與選型工程師持續關注與優化。本文內容是上隆自動化零件商城對“軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
