CNC雕刻機對直線軸承的精度、剛性與耐用性要求極高，選型需綜合考慮加工負載、移動速度、運行精度與安裝環境。合理匹配軸承種類、結構形式與材質處理工藝，才能確保設備高效穩定運行，減少磨損誤差、延長壽命，是保證雕刻質量與產能的核心要素之一。
一、CNC雕刻工況對直線軸承的性能要求
CNC雕刻機廣泛應用于木材、亞克力、鋁材及復合材料的高精度雕刻加工，其運行過程伴隨著高頻往復、快速定位和多軸協同運動，對導向系統的響應速度、承載能力及抗沖擊能力有著嚴格要求。直線軸承作為傳動部件的導向核心，其性能直接決定了雕刻路徑的平穩性與重復定位精度。與傳統機械設備相比，CNC雕刻機的特點是高速度與微米級精度并存，因此在軸承選擇上更需嚴謹。

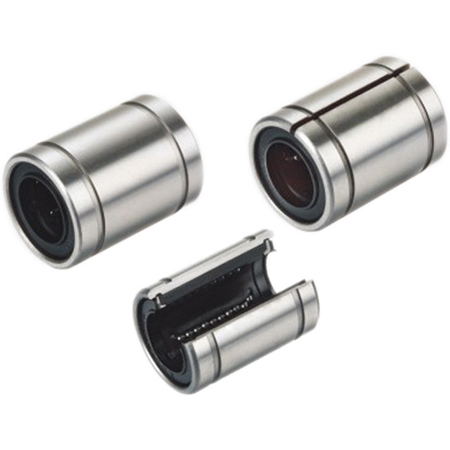

常用于雕刻機的軸承主要包括直線球軸承、直線滑塊(線性導軌)、陶瓷軸承以及部分高剛性復合材料滑動軸承。特別是在Z軸和X/Y主軸移動部分，對軸承的運行間隙與磨耗穩定性尤為敏感，一旦出現輕微松動，便會產生輪廓失真或工件表面紋路不均。
二、選型原則與結構類型的匹配
首先，選型應基于雕刻機的結構配置和運動參數進行匹配。對于輕負載、高速度的中小型雕刻設備，使用直線球軸承配光軸結構，具備成本低、摩擦小、組裝方便的優勢;而對于重負載、高精度雕刻任務，推薦使用線性滑塊導軌，例如H型或RG型滑塊，其接觸角多點設計能有效提升導向剛性與抗側力能力。
軸承尺寸的確定則需參考導程、速度和最大載荷。在高速運動下，選用低摩擦阻力型號可避免因發熱而引起熱膨脹誤差。對于Z軸垂直方向，應特別注意反向間隙控制，防止雕刻刀具下壓時出現下沉偏移。此外，軸承材質應具備良好耐磨性和抗腐蝕性能，通常采用高碳鉻軸承鋼或不銹鋼材質，部分高端應用還會使用陶瓷混合軸承以提升抗溫性能和壽命。
再者，為提升穩定性和維護效率，建議選用帶有密封端蓋的直線軸承結構，防止加工粉塵與碎屑進入軸承內部造成磨損。配合良好的潤滑系統，如自動油脂供應或內置潤滑棉結構，可以有效延長軸承使用壽命并降低維護頻次。
三、精度等級與設備聯動匹配
直線軸承的精度等級需與整機控制系統的精度相匹配。對于采用伺服驅動系統的高端雕刻設備，推薦使用**高精密等級(P5及以上)**的導軌與軸承系統，并搭配預緊設計減少間隙。若與滾珠絲杠或同步帶配合使用，應關注軸承的同軸度與定位精度，避免運動時產生震蕩。
此外，安裝過程也極為關鍵。軸承與導軌的安裝基面應經過精密加工，確保平行度與直線度誤差控制在微米范圍之內，同時避免過度壓緊或松動造成運行卡滯。高端機型還需考慮整機熱膨脹補償策略，防止長期運行下軸承系統產生預載過大問題。
值得一提的是，現代CNC雕刻設備已逐步采用模塊化線性模組結構，部分直線軸承與滑臺、導軌一體成型，提高了安裝便捷性與維護效率，這對自動化產線尤為有利。
總結分析
CNC雕刻機對直線軸承提出了高速、高精、耐磨、抗污染的多重要求。合理選型不僅要根據加工材料與負載形式，還需結合傳動系統、潤滑方式與維護周期進行綜合評估?，F(xiàn)今行業傾向于使用高精密線性導軌與滾珠軸承結合方案，兼顧成本與性能，體現了加工設備向高效率與高可靠性演進的趨勢。
個人觀點
在CNC雕刻領域，直線軸承的優劣直接決定了雕刻品質與設備壽命。我建議在選型前應進行充分的加工需求分析，不能一味追求低成本。特別是在高精度雕刻場景中，寧愿提升軸承配置，也不要冒險選用低端型號，這對提升品牌競爭力與減少故障率有深遠意義。本文內容是上隆自動化零件商城對“直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
