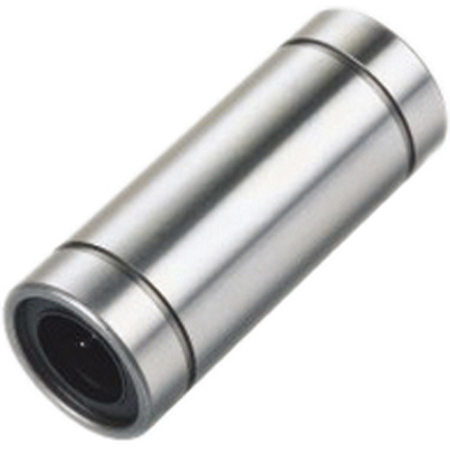

PCB分板機在電子制造中負責將整片電路板精確切割成多個單元，對設備的直線運動系統提出了高精度、高剛性和低振動的要求。選擇合適的直線軸承類型，如滾珠導軌、交叉滾柱導軌或空氣軸承，并結合負載特性、運行速度及環境要求進行優化配置，是確保分板精度與設備穩定運行的關鍵。
一、PCB分板機的工況特點與軸承需求
PCB分板機作為電子制造流程中最后一道關鍵工序，其任務是將整塊已完成貼片和焊接工藝的電路板切割成獨立的功能單元。此過程不僅要避免對板材造成應力傷害，還需在高速、連續加工條件下保證尺寸精度與切割一致性。因此，支撐其運動的直線軸承系統需具備如下特征：
●高精度定位性能：典型分板精度要求在±0.05mm以內，軸承須具備良好的導向精度和重復定位性能，以配合伺服驅動實現高精度移動。
●低摩擦與順暢運行：避免切割過程中產生機械振動或卡頓，尤其適用于走刀式、激光式、銑刀式分板設備。
●高剛性與耐久性：設備需長期連續運行，承受反復切割沖擊與載荷變化，軸承結構必須穩定可靠，抗沖擊力強。
●潔凈與防護要求：粉塵、碎屑較多，導軌需具備良好的密封性或使用封閉結構，延長使用壽命并減少維護成本。
因此，針對PCB分板機的特殊工況，應從精度、速度、載荷及使用壽命等多角度出發，科學選配合適的直線軸承系統。
二、主流軸承類型與應用對比
根據設備結構與負載條件，目前PCB分板機常采用以下幾種直線軸承類型，各有適配優勢：
1.微型滾珠直線導軌
滾珠導軌是最為常見的直線運動元件，憑借其結構緊湊、摩擦系數小、精度高等特點，廣泛應用于多軸聯動平臺與激光切割模組。其優點在于運動順暢、噪音低，適合中低負載、高頻運行的分板作業，常搭配高分辨率光柵尺形成閉環控制系統，實現高效自動化分板流程。
2.交叉滾柱導軌
該類導軌采用圓柱滾柱交叉布置，具備更高的剛性與抗振動能力，適用于銑刀式或大尺寸板材切割系統，尤其在Z軸升降或切割頭支撐中表現出極佳的穩定性。其摩擦力變化小，可有效降低加工時的微抖動，提高切割面光潔度。
3.直線滑動軸承(含陶瓷或復合材料)
適用于對污染敏感的應用場景。其自潤滑結構減少維護頻率，結構簡單、成本較低，適合經濟型PCB分板設備或單一平臺傳動系統。
4.空氣軸承系統(高端機型)
在極致要求的場合，可采用無接觸的空氣軸承系統，運行平穩且無顆粒磨損，避免污染切割區域，適用于超高精度SMT后段設備。但此類系統對氣源要求高，成本也較高，適用于特種高端分板設備。
此外，結合軸承選型，還應考慮模組型線性滑臺結構是否滿足負載與安裝需求，防護等級是否與加工環境匹配，潤滑方式是否兼容潔凈室應用等因素，確保系統整體協同穩定。
三、安裝工藝與運行維護關鍵
即使選用了高品質直線軸承系統，若在安裝與運維環節存在瑕疵，同樣會嚴重影響分板設備的運行穩定性與切割質量：
●安裝平行度與配合精度：導軌基準面必須經高精度研磨處理，確保平行度、垂直度在允許公差范圍內，以避免滑塊偏載或運動阻滯。
●潤滑與防塵設計：推薦使用封閉式滑塊或加裝刮膠片結構，配合微油氣潤滑系統，有效降低磨損并減少切割屑進入滑道。
●振動控制與結構剛性：整機結構需設計合理抗振，確保切割載荷傳導路徑清晰，避免軸承端出現彎曲、松動或共振現象。
●定期維護制度：針對長周期運行設備，應建立軸承定期清潔、潤滑與檢測機制，配合軸承狀態監測裝置，實現預防性維護。
這些細節管理措施對于提升分板機穩定性、延長軸承壽命、保障生產效率具有重要意義。
總結分析
PCB分板機的高精度、高穩定性運行對直線軸承提出了多維性能需求。選型時需結合加工方式、精度要求與運行頻率，合理選擇滾珠導軌、交叉滾柱或空氣軸承等結構，并在安裝精度、潤滑方式、防護措施與維護制度等方面做系統優化。只有將“選型—安裝—運行”全過程一體化管控，才能保障PCB分板工藝的品質和效率。
個人觀點
PCB分板環節作為SMT產線的“最后一道防線”，直線軸承系統穩定與否直接影響到最終產品良率。在我看來，未來應優先發展模塊化、智能化導軌系統，融合狀態監測與精度補償技術，減少人工干預、提升運維效率，以適應小批量多品種的柔性化電子制造趨勢。本文內容是上隆自動化零件商城對“直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
