軸承外球面自調心功能的實現依賴于其獨特的球面滾道設計，主要應用于帶座外球面軸承。這種設計使得軸承在安裝于軸承座內時，能夠圍繞一個虛擬中心點進行微小的角位移。核心機制是：軸承外圈的外表面是球形的，而軸承座的內孔是對應的凹球面。這種球面配合使得軸承能夠自動補償因軸系安裝同軸度誤差或軸承座基面變形所產生的軸線傾斜，從而避免因不對中導致的滾道應力集中，保障軸承的正常壽命。

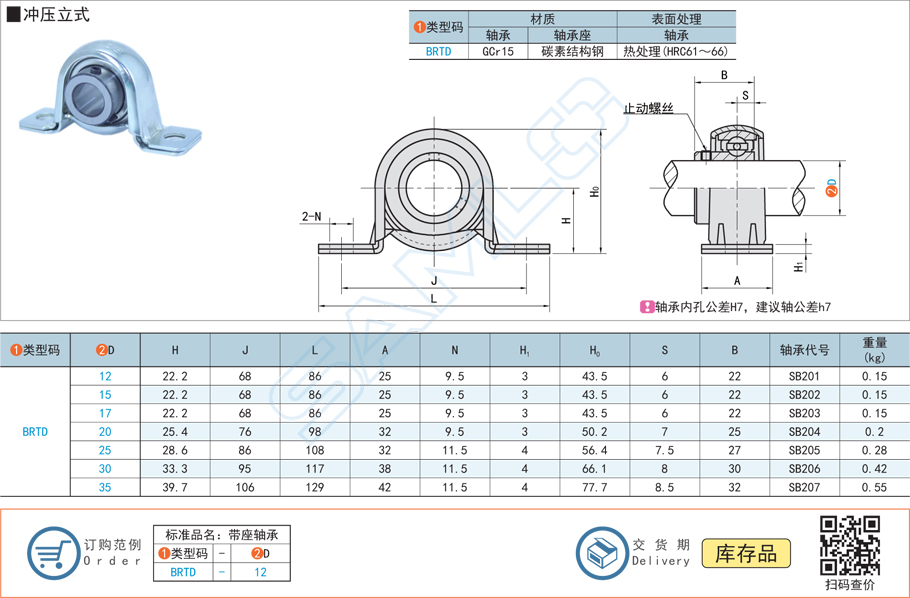

一、球面滾道與座體的幾何配合
? 外圈的球面設計： 自調心功能的實現，其根本結構在于軸承外圈的外部表面被設計成一個完美的球面。這個球面是軸承實現調心運動的主軸承面。
1.幾何中心： 這個球面的幾何中心通常位于軸承的中心線上。
? 軸承座的凹球面設計： 與軸承外圈配合的軸承座內孔，則相應地被加工成一個與外圈球面半徑相同的凹球面。
●球面接觸： 當軸承外圈嵌入座孔時，球面與凹球面形成面與面的緊密接觸。這種配合方式使得外圈在座孔內沒有任何徑向和軸向的約束，可以自由地繞著共同的球心轉動。
? 軸承內部的自調心： 這種設計與普通的軸承座配合(如圓柱面配合)有本質區別，它允許軸承在自身結構不變的前提下，隨軸承座內孔的傾斜而整體轉動。
二、自調心功能的物理作用與補償機制
? 自動補償軸線傾斜： 自調心功能的核心作用是自動補償安裝或運行中產生的不對中誤差。
1.安裝誤差補償： 在設備安裝過程中，由于軸承座基面的平面度誤差或軸與軸承座孔的同軸度誤差，往往會導致軸線發生微小的傾斜(不對中)。自調心軸承能夠通過外球面在座孔內的轉動，即時調整，使軸承內圈、滾動體和滾道始終保持在正確的受力位置。
2.避免應力集中： 如果使用普通軸承，這種軸線傾斜會導致滾道與滾動體的接觸點局部應力急劇集中，特別是邊緣部位。自調心功能消除了這種應力集中，確保載荷在滾道上均勻分布。
? 允許的調心角范圍： 制造商會為自調心軸承提供一個允許的角位移范圍，通常為微小的角度(例如幾度)。在此范圍內，軸承能夠正常工作并保持額定壽命。
三、自調心軸承的應用與局限性
? 適用環境： 自調心軸承主要適用于以下環境：
1.安裝難度大： 軸系較長、剛性差，難以保證嚴格對中的場合。
2.基座易變形： 機器運行中因載荷變化或熱膨脹導致軸承座基座容易發生輕微變形的場合。
? 與自調心球軸承的區別： 需要區分帶座外球面軸承的自調心功能和自調心球軸承。
●結構差異： 自調心球軸承是通過內圈、滾動體和外圈內部的球面滾道來實現調心，它不需要專門的座體配合。而帶座外球面軸承是依靠外圈和座體之間的球面配合來實現整體調心。
總結： 軸承外球面自調心功能是通過軸承外圈的球面與軸承座內孔的凹球面配合實現的。這種結構允許軸承繞球心微小轉動，從而自動補償安裝和運行中產生的軸線不對中誤差，確保滾道載荷均勻，有效防止應力集中，保障軸承的正常使用壽命。本文內容是上隆自動化零件商城對“軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
