選擇帶座直線軸承的尺寸需要綜合考慮應用需求、設備設計和運行工況等多個因素。以下是帶座直線軸承尺寸選擇的詳細步驟和關鍵要點。
1. 確定應用需求
(1) 負載能力
●計算軸承需要承受的徑向載荷和軸向載荷。
●確保軸承的額定動載荷和靜載荷能滿足工作條件。
(2) 行程與導軌尺寸
●根據應用場景確定導軌的總長度和有效行程長度，確保軸承的滑動范圍覆蓋所需的移動距離。
●帶座直線軸承需要匹配導軌的外徑和形狀(如圓形或其他特殊形狀)。
(3) 精度要求
●如果應用要求高定位精度，需選擇高精度級別的直線軸承(如H級、P級)。
●精度需求較低的場合可選擇普通精度等級以降低成本。
2. 確定軸承安裝環境
(1) 空間限制
●根據設備的安裝空間，選擇軸承座的外形尺寸(如寬度、高度、安裝孔間距等)。
●注意安裝時軸承和其他部件之間是否有干涉。
(2) 安裝方式
●檢查設備的安裝基座是否平整，并確認安裝孔的數量和間距與軸承座的設計是否匹配。
●選擇適合設備安裝方式的軸承類型，如兩端固定、單端固定等形式。
3. 確定材料與環境要求
(1) 環境條件
●如果工作環境有粉塵、濕氣、腐蝕性氣體，需選擇具有密封設計或耐腐蝕材料(如不銹鋼軸承座)的軸承。
●對于高溫或低溫環境，需選擇耐溫性能良好的軸承和潤滑材料。
(2) 潤滑要求
●根據運行條件選擇合適的潤滑方式(如自潤滑、定期加脂)。
●對于維護困難的場合，可優先選擇免維護軸承。

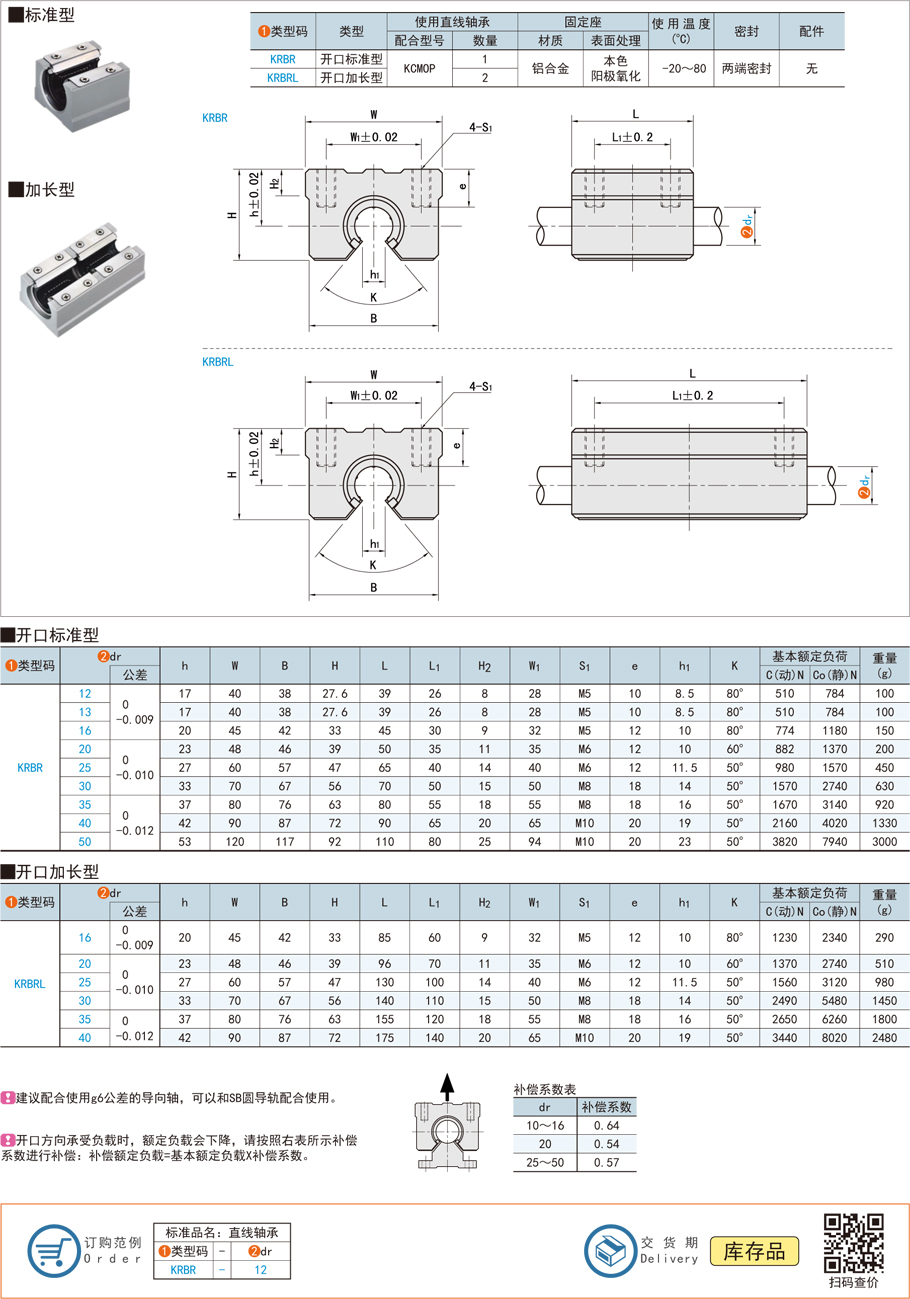

4. 選擇軸承的具體尺寸
(1) 導軌外徑匹配
●帶座直線軸承的內孔直徑(或軸徑)必須與導軌的外徑一致。
●常見內孔直徑規格為標準系列(如10mm、12mm、16mm等)。
(2) 軸承外形尺寸
●確保軸承座的外形尺寸(長度、寬度、高度)適合安裝空間。
●選擇合適的安裝孔尺寸和間距，保證與基座的緊密連接。
(3) 考慮負載分布
●在多軸承分布的情況下，計算每個軸承的實際負載，避免個別軸承超載。
5. 使用條件與安全系數
(1) 動態與靜態負載
●確保軸承的動態負載能力高于實際運行中的最大動載荷。
●靜載荷能力需高于最大靜態負載，同時加上安全系數(一般取1.2~1.5)。
(2) 使用壽命
●根據負載和工作頻率，計算軸承的額定壽命(以運行小時或行程為單位)。
●優選壽命超過設計需求的產品。
6. 選型標準化
●參考軸承制造商提供的產品目錄或選型手冊，按照軸徑、承載能力和安裝尺寸篩選合適的型號。
●常見標準包括ISO和DIN標準，確保產品通用性和更換便利性。
實例說明
假設需要選擇一款用于自動化設備的帶座直線軸承：
●導軌直徑：20mm
●工作載荷：50kg
●行程：500mm
●安裝空間：100mm × 50mm
●環境條件：常溫，無粉塵
根據條件選擇：
●內徑為20mm的軸承，外形尺寸匹配安裝空間。
●額定動載荷大于50kg的型號(參考選型手冊)。
●使用自潤滑設計，減少維護需求。
總結
選擇帶座直線軸承尺寸時，應從負載能力、導軌直徑匹配、安裝空間限制和環境要求等方面綜合考慮。結合制造商提供的選型手冊進行具體型號選擇，確保產品性能滿足設備需求并具有較長的使用壽命。本文內容是上隆自動化零件商城對“帶座直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
