中間法蘭軸承是一種用于直線運動系統的支撐組件，形成滑動結構橫向滾動軸承，而是通過滑動襯套直接接觸滑塊或軸，低摩擦滑移。傳統珠直線軸承，滑動結構具有低噪音、耐沖擊、免潤滑等優勢，適用于特定環境，如高濕度、高濕度或傾斜工況。論文滑動結構原理、材料選擇及優化三方面詳細解析中間軸承的滾動滑動特性。
1. 滑動結構原理
滑動結構的核心特性依賴于無滾動體設計，依靠滑動襯套與軸直接接觸進行運動支撐。這種設計避免了滾珠或滾柱運動帶來的摩擦噪音，同時減少了對滑動軸承的依賴。

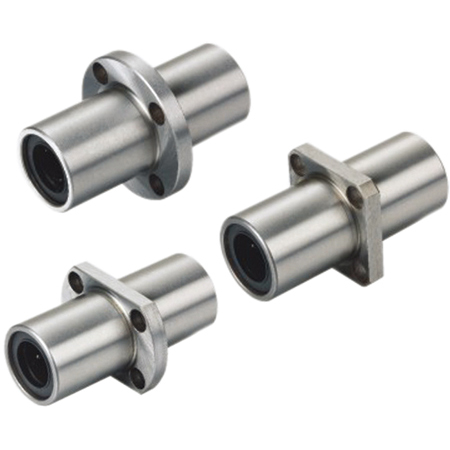

?軸承構造：中間法蘭軸承通常由外殼(軸承座)、滑動襯套、固定法蘭三部分組成，法蘭部分負責安裝固定，滑動襯套提供運動支撐。
?滑動原理：軸在滑動襯套內進行直線往復運動，襯套通常由高分子復合材料、金屬合金或陶瓷制成，確保低摩擦、耐磨損。
?間隙控制：滑動軸承的配合間隙通常在0.02mm - 0.05mm之間，太小可能導致卡滯，嚴重時會影響運動精度。
?特性系數：與滾動軸承相比，滑動軸承的摩擦力增大，但通過自潤滑材料或低摩擦系數可降低摩擦系數，提高運行效率。
2. 材料選擇及適應性
滑動軸承的耐磨性和使用壽命取決于滑動襯套的材料。根據不同的應用需求，常見材料包括：
?高分子復合材料(PTFE、POM)
●低表面系數(0.05-0.2)，適用于免潤滑工況
●抗腐蝕、耐濕氣，常用于食品加工、醫療設備
●承載能力一般，適用于輕載低速應用
?銅基自潤滑合金(含固體潤滑劑)
●具有良好的自潤滑性能，耐磨損
●適用于曼哈頓、連續運動的設備
●常見于自動化設備、物流傳輸裝置
?陶瓷/工程陶瓷
●耐高溫、耐腐蝕，適用于極限工況
●摩擦系數低，使用壽命長
●適用于化工設備、精密儀器
?金屬鑲嵌型滑動襯套(銅+PTFE層)
●提供良好的承載能力，同時具備低摩擦力優勢
●適用于性能、高剛性要求的應用
●常見于自動化生產線、高速軌道系統
3.性能優化與安裝調試
為了提升中間法蘭軸承的滑動性能，需要優化材料匹配、安裝精度和使用環境。
?提高耐磨性：采用PTFE或MoS2涂層襯套，降低摩擦力，提高使用壽命。
?優化安裝方式：確保軸承與起重機的同軸度小于0.05mm，避免局部磨損導致?lián)p耗下降。
●防止污染物進入：增加密封圈或采用封閉設計，防止污物進入滑動接觸面。
?控制運動間隙：精密設備建議采用預載結構，減少間隙，提高精度。
總結
中間法蘭軸承的滑動結構依靠無滾珠設計和滑動襯套直接接觸，低噪聲、耐沖擊、免維護等優勢。根據應用需求，可選用具有高分子材料的PTFE、銅基自潤滑合金、陶瓷等不同材質，以?xún)?yōu)化滑動性能。通過合理的間隙控制、耐磨材料選擇、精準安裝調試，可確?；瑒?dòng)結構的長期穩定性，適用于食品加工、自動化設備、精密儀器及高濕度環境場景。本文內容是上隆自動化零件商城對“中間法蘭直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
