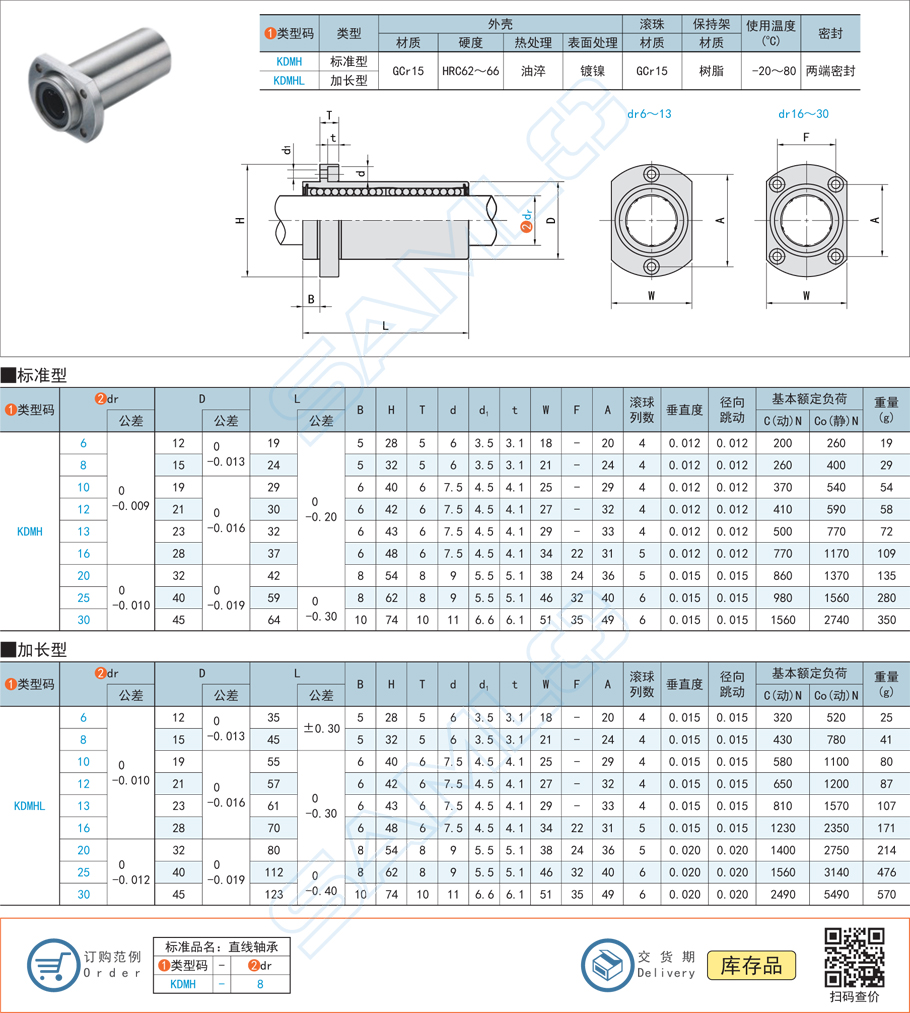

直線軸承(直線導軌系統)能夠承受一定的扭矩載荷，但其主要設計功能是承受徑向和側向載荷，并提供高精度的直線運動。扭矩載荷會使導軌系統的滾道接觸應力分布極不均勻，導致滾珠或滾柱承受偏載。這種偏載會急劇降低導軌的剛度和疲勞壽命。因此，在設計中，通常通過增加滑塊數量、擴大滑塊間距(力臂)或采用寬型、加長型滑塊等方式來提高系統對扭矩的抵抗能力，將扭矩轉化為易于承受的力偶載荷。
一、扭矩載荷的轉化與應力分布
? 扭矩載荷的定義與分解： 扭矩載荷是指作用在滑塊上的力遠離其運動中心線，導致滑塊試圖繞其自身或?qū)к壿S線旋轉的載荷。
1.轉化為力偶： 直線導軌系統通常將外部扭矩轉化為作用在導軌兩排滾珠或滾柱上的力偶。這種力偶意味著一側的滾動體承受高壓力，而另一側的滾動體承受低壓力甚至負壓力。
2.應力不均： 這種載荷轉化導致導軌滾道內部的接觸應力分布極不均勻。應力集中在少數受壓最重的滾珠上，而其他滾珠則可能處于低載甚至空載狀態。
? 對剛度的影響：
●剛度下降： 扭矩載荷下，由于應力集中和滾珠受載不均，系統的有效剛度會顯著下降，導致滑塊在扭矩作用方向上產生過大的角度變形。
二、扭矩載荷對疲勞壽命的損害
? 滾道接觸應力的放大： 扭矩載荷對直線導軌壽命的損害遠大于等量的徑向載荷。
1.局部高應力： 扭矩導致的最受力滾珠上承受的接觸應力峰值會顯著高于均勻載荷下的應力。
2.疲勞壽命縮短： 軸承壽命(疲勞壽命)與接觸應力的三次方成反比。因此，扭矩載荷引起的應力集中會以指數級加速滾道和滾動體的接觸疲勞過程，使導軌的額定壽命急劇縮短。
? 滾動體的異常磨損：
●偏載磨損： 承受高壓力的滾珠會承受過度磨損，而承受低壓力的滾珠則可能發生微動磨損或滑動。這種不均勻磨損破壞了滾珠的尺寸均勻性，進一步惡化了系統的運行狀態。
三、提高扭矩承受能力的設計優化
? 擴大力臂與增加滑塊數量： 在設計階段，可以通過幾何尺寸的優化來提高系統抵抗扭矩的能力。
1.加長滑塊： 選用加長型或?qū)捫突瑝K。這增加了滑塊的有效寬度或長度，從而擴大了滾珠排列之間的力臂，可以更有效地抵抗扭矩。
2.增加滑塊間距： 在一個導軌上使用兩個或多個滑塊，并增大滑塊之間的間距。間距增大使扭矩分解成的力偶作用距離增加，從而減小了單個滑塊上滾珠的受力。
? 特殊結構導軌的選擇：
●寬型導軌： 在承受繞運動軸線扭矩時，應優先選擇加寬型導軌，其滾珠排列的橫向距離更大，提供了更高的抗傾覆剛度。
總結： 直線軸承能承受扭矩，但扭矩會造成滾道應力極不均勻，導致剛度下降和疲勞壽命呈指數級縮短。修正措施是設計時通過增加滑塊數量、增大滑塊間距或選用寬型、加長型滑塊，以幾何方式將扭矩載荷分散或轉化為更易承受的小力偶。本文內容是上隆自動化零件商城對“直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
